Друзья приветствую.
В данной статье рассмотрим как должен выглядеть на самом деле щит учёта электроэнергии вводе в частный дом.
Обычно это некий щиток к автоматическим выключателем и счетчиком к которому подведен СИП провод от ВЛ. ( фото смотреть ниже )
А теперь разберем что говорят нам ПУЭ 7 ( Правила Устройства Электроустановок ) в принципе самый простой документ известный всем в мире электромонтажа.
п. 7.1.22.
На вводе в здание должно быть установлено ВУ или ВРУ.
При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений.
п. 7.1.24.
ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и
на всех отходящих линиях.
п. 7.1.25.
На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты
управления. На отходящих линиях аппараты управления могут быть установлены либо на
каждой линии, либо быть общими для нескольких линий.
Автоматический выключатель следует рассматривать как аппарат защиты и управления.
п. 3.8.1.
Электрические сети должны иметь защиту от токов короткого замыкания, обеспечивающую по возможности наименьшее время отключения и требования селективности.
п. 7.1.59.
В жилых зданиях следует устанавливать один одно- или трехфазный расчетный
счетчик (при трехфазном вводе) на каждую квартиру.
п. 7.1.61.
В общественных зданиях расчетные счетчики электроэнергии должны
устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей
организацией.
п. 7.1.73.
При установке УЗО последовательно должны выполняться требования
селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к
источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза
большие, чем у УЗО, расположенного ближе к потребителю.
п. 7.1.84.
Для повышения уровня защиты от возгорания при замыканиях на заземленные
части, когда величина тока недостаточна для срабатывания максимальной токовой защиты,
на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током
срабатывания до 300 мА.
Думаю достаточно для этой статьи конечно можно капнуть и глубже ещё )
Что мы друзья имеем в результате вышеописанного: 1. На вводе в жилой объект должно иметься ВРУ с аппаратом защиты на вводе, он должен быть селективен; 2. При воздушном вводе должен быть ограничитель импульсного перенапряжения; 3. Должен быть счетчик учета электроэнергии; 4. Должно быть УЗО 300мА для повышения защиты от возгорания и оно должно быть селективно так как установка его будет началом последовательной цепи УЗО в доме.
Можно добавить туда розеточку для удобства заказчика.

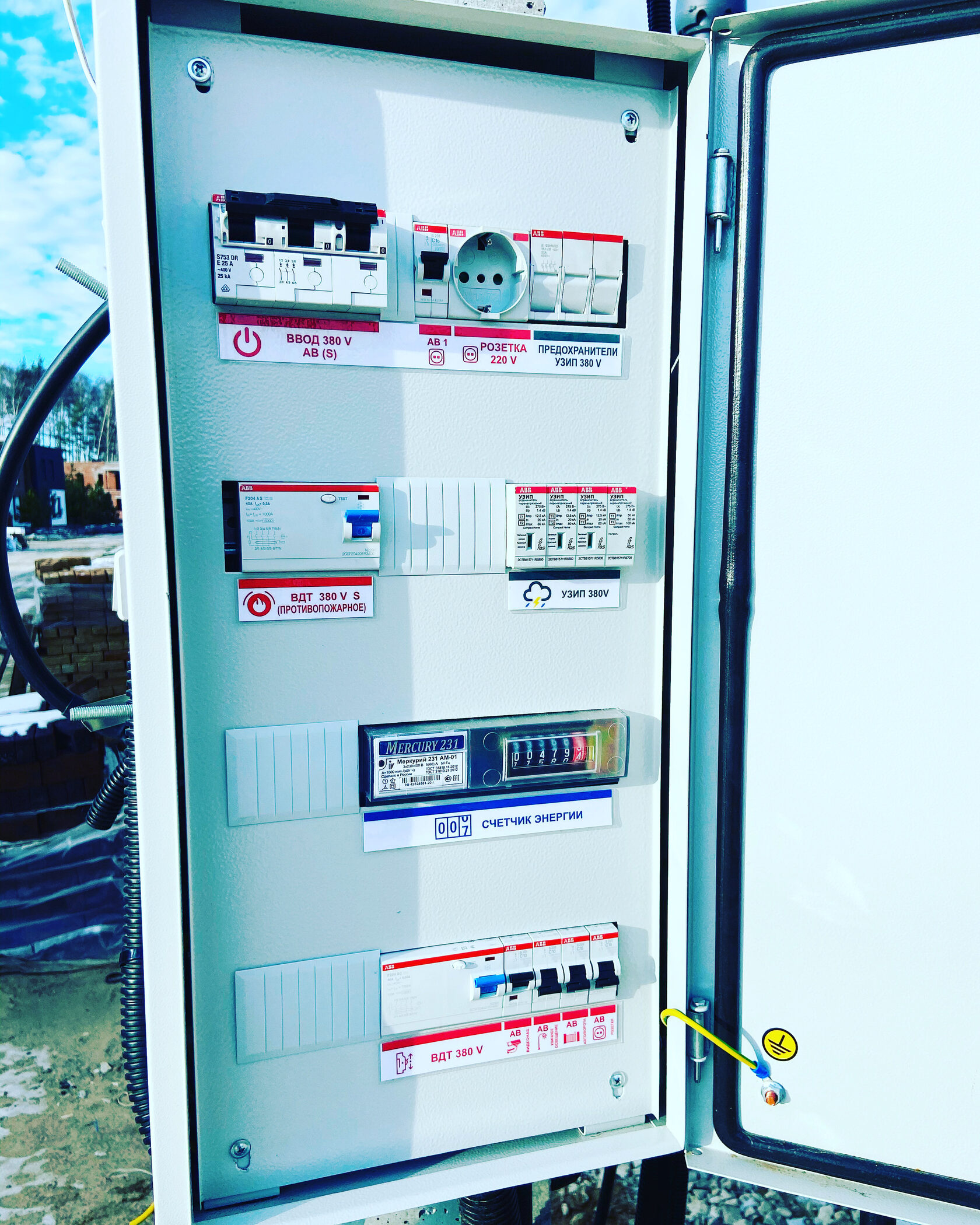

Вот так должен выглядеть щит учета ( фото ниже )
Спасибо за внимание.
