В данной статье мы рассмотрим пример проводки электрики в частном доме, где отлично видно, как застройщик сэкономил на электромонтаже частного дома.
Отчет первичного осмотра электроснабжения частного дома.
Адрес: г. Казань, д. Куюки, КП «Новые Салмачи»
Заказчик: ФИО ( не публикуется )
ТЗ: Провести аудит существующего заземления. Провести аудит существующего распределительного щита. Правильность подобранных аппаратов защиты и УЗО. Внешний осмотр электроснабжения.
Заземление:
Замер сопротивления заземления прибором ИС-20 ( акт поверки от 12.04.2021 г. ) фото прилагается. Согласно ПУЭ-7 п.1.8.39 Нормы приемо-сдаточных испытаний. Заземляющие устройства Показания прибора 55,3 Ом ( фото прилагается )
Вывод 1: Нарушение ПУЭ 7 п.1.7.103.
** При электроснабжении электроустановок зданий и сооружений от ВЛ сопротивление повторного заземлителя на опорах принимается по соображениям выноса напряжения по РЕN-проводнику при его обрыве, нормируется п. 1.7.103 и составляет 30 Ом.
** ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ Пояснения и комментарии к требованиям главы 1.7 ПУЭ седьмого издания Людмила Казанцева, ведущий специалист ОАО «НИИ Проектэлектромонтаж», г. Москва Виктор Шатров, сотрудник Госэнергонадзора Минэнерго России, г. Москва.
Распределительный электрощит:
1. Замер токов КЗ ( короткое замыкание сверхток ) прибором ИФН – 300 ( акт поверки от 12.04.2021 г. ) согласно СП 256-2016 г. п.13.3 Показания прибора I – 759 А ( фото прилагается ) 1.1. В электрощите использованы аппараты защиты с характеристикой С, согласно время токовым характеристикам кривая С отработает на сверхток на 5-10 номиналов. В щите использованы автоматические выключатели 16, 20, 25 А ? возьмем наибольший 25*10 = 250А больше чем 759А. 2.1. Отключающая способность АВ 4.5 кА это больше чем 759 А.
Вывод 2: Автоматические выключатели по току КЗ подобраны верно, случайно
2. Осмотр по сверхтоку теплового расцепителя.
Тепловой расцепитель с характеристикой С гарантировано отключится с превосходящим током 1.13-1.45 номинала в течение 1 часа. Согласно таблицы п. 7.1.1 ПУЭ 7. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях. На розетки 2.5мм2, на освещение 1.5мм2. Аппараты защиты для этих кабелей следует применять 10А на освещение и 16 А на розеточные группы соответственно, так как допустимый длительный ток на кабель сечение 1.5 мм2 составляет 19А, а на кабель 2.5мм2 24А, согласно ГОСТ 50571 – электропроводки. Таблица В.52-4. следовательно автоматический выключатель 10 А гарантированно отключит сверхток 10*1.45= 14.5А.
На данный момент на кабель 1.5мм2 стоят выключатели 16 А, следовательно 16*1.45=23А это больше чем 19А ( отмечу что это при способе прокладки кабеля в земле прим. Смотреть таблицу В.52-4) То же самое с кабелем 2.5мм2 и автоматическими выключателями 20А и 25А. 20*1.45=29А и 25*1.45=36.25А соответственно, кабель 2.5мм2 держит допустимый длительный ток 24А согласно ГОСТ 50571 – электропроводки. Таблица В.52-4.(фото электрощита прилагается )
Вывод: Нарушение правил по току перегрева и по сечению кабелей
3. Осмотр системы заземления в щите.
Согласно ПУЭ 7 п.7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. Деление PEN проводника отсутствует. (Фото прилагается )

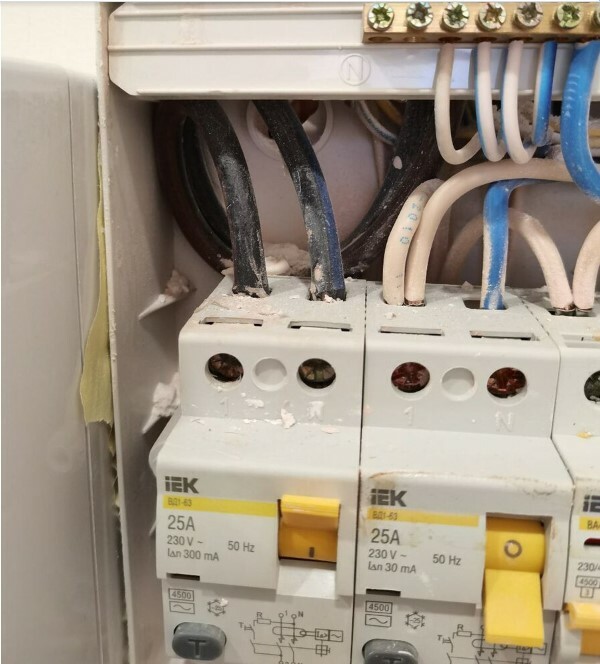

4. Вводной кабель СИП 2*16мм2
СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома». Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами. Согласно СП 256. п.15.3. Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами, шинопроводами с медными шинами в соответствии с требованиями ГОСТ 31565, ГОСТ Р 50571.5.52, СП 76.13330, а также требованиями электро- и пожарной безопасности. ( Фото прилагается )
Вывод 3: Нарушение ПУЭ 7 п. 7.1.13.
Вывод 4: Нарушение СП 256. п.15.3. Правила проектирования и монтажа электроустановок жилых и общественных зданий.
5. Отсутствие УЗИП
( устройство защиты от импульсных перенапряжений ) согласно ПУЭ 7 п. 7.1.22 При воздушном вводе должны устанавливаться ограничители импульсных перенапряжений. ( Фото прилагается )
Вывод 5: Нарушение ПУЭ 7 п.7.1.22

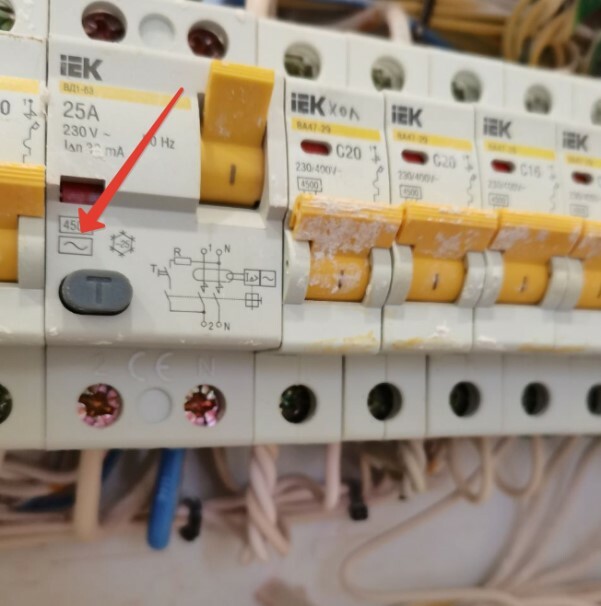

6. Устройство защитного отключения ( УЗО )
В щите используются тип АС, согласно ПЭУ 7 п. 7.1.78 В зданиях могут применяться УЗО типа "А", реагирующие как на переменные, так и на пульсирующие токи повреждений, или "АС", реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. ( Фото прилагается )
Вывод 6: Нарушение ПУЭ 7 п.7.1.78

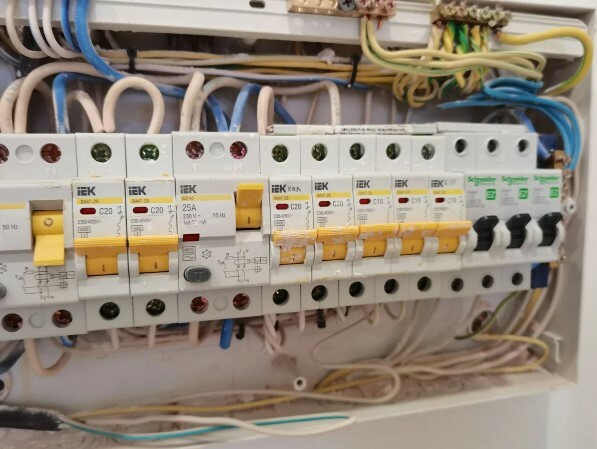

7. И многие мелкие нарушения как скрутки проводов в электрощите для подключения аппарата защиты, отсутствие наконечников НШВИ, гребенчатых шин для аппаратов защиты для распределения электроэнергии. ( Фото прилагается )
Электропроводка
1. Прокладка кабеля по горючим основаниям ( деревянная обрешетка )
Согласно СП 256 п.15.15 - за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
Вывод 1: Нарушение СП256 п.15.15

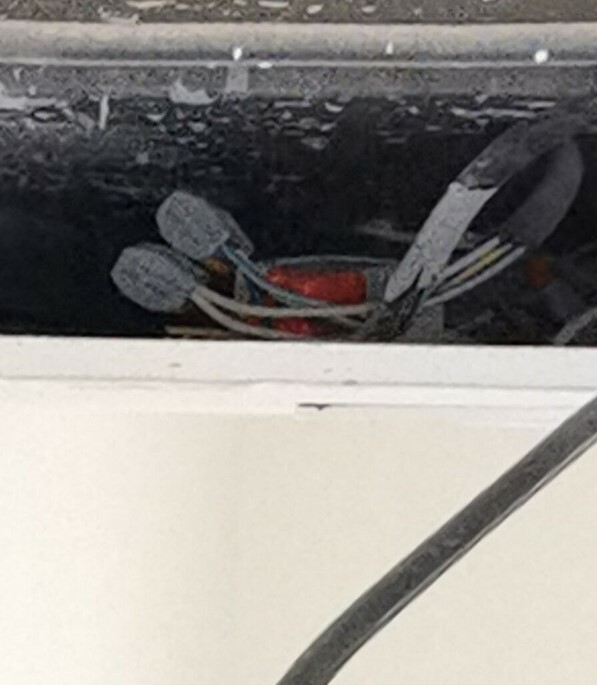

2. Соединения кабелей проводов и их ответвления
Согласно ПУЭ 7 п. 2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках.
Согласно ГОСТ 50571 п. 526.3 Все соединения должны быть доступными для контроля, измерений и обслуживания, за исключением следующих соединений: - расположенных в земле; - заполненных компаундом или загерметизированных; - расположенных между холодным концом и нагревательным элементом в потолке, полу или в системе обогрева трассы; - выполненных сваркой, пайкой или опрессовкой; - являющихся частью оборудования в соответствии со стандартом на изделие.
Вывод 2: Нарушение ПУЭ 7 п.2.12.6 и ГОСТ 50571. п.526.3
2. Общая прокладка кабельных трасс согласно СП 256 15.15
Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:- за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;
Вывод: Нарушение СП 256 п.15.15.
В данном случае застройщик нарушил правила и сэкономил на электрике для частного дома, что повлечет за собой неприятные последствия для владельцев дома в будущем.
Чтобы избежать некачественный ремонт в доме и каких-либо последствий — обращайте внимание на цены за электромонтаж, компетентность электромонтажников и тщательно выбирайте специалистов для прокладки кабелей и сборки электрощита, ответственные монтажники всегда правильно и с умом подберут материалы и выполнят электромонтажные работы в соответствие с ПУЭ и ГОСТ в Вашем частном доме.
Используемые нормативные акты:
- ПУЭ 7 – Правила устройства электроустановок 7 издание 2003 года.
- СП 256 – Свод правил проектирования и монтажа электроустановок общественных и жилых зданий и сооружений.
- ГОСТ 50571 – Национальный стандарт – электропроводки .
Подготовил: Инженер – электрик Папин А.Ю. право на ведение профессиональной деятельности – электроснабжение, диплом КГЭУ – от 01.06.2021 г. №338/2021
