Или как экономят застройщики на электрике для частного дома
Отчет первичного осмотра электроснабжения частного дома
Адрес: г. Казань, д. Куюки, КП «Новые Салмачи»Заказчик: ФИО (не публикуется)
ТЗ: Провести аудит существующего заземления. Провести аудит существующего распределительного щита. Правильность подобранных аппаратов защиты и УЗО. Внешний осмотр электроснабжения.
Заземление
Замер сопротивления заземления прибором ИС-20 (акт поверки от 12.04.2021 г.) фото прилагается. Согласно ПУЭ-7 п.1.8.39 Нормы приемо-сдаточных испытаний. Заземляющие устройства Показания прибора 55,3 Ом (фото прилагается)

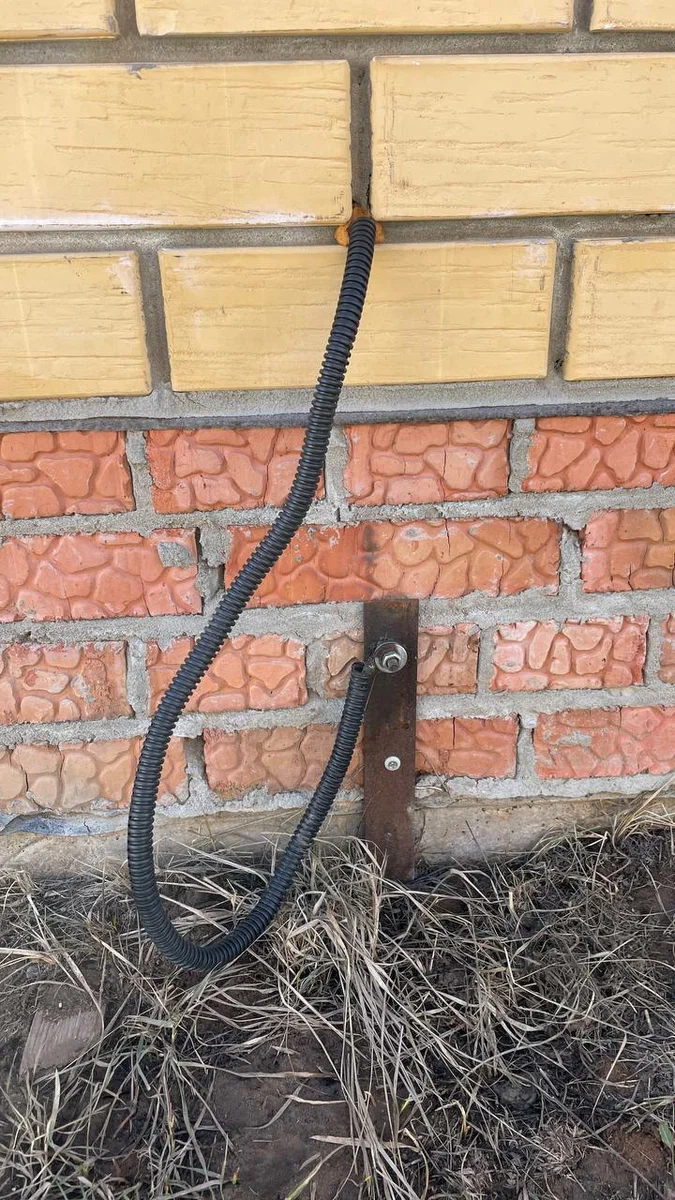

Фото 1. Заземление от застройщика

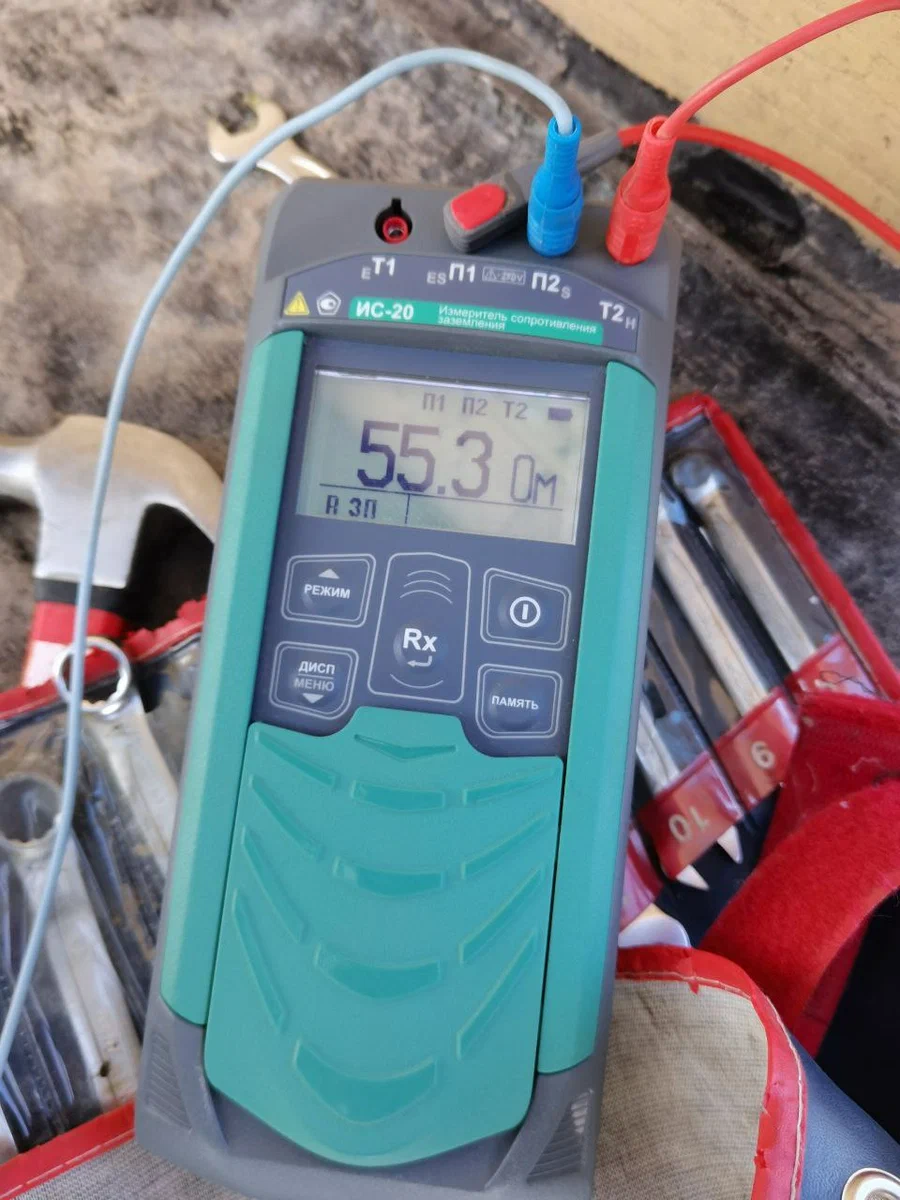

Фото 2. Замер сопротивления заземления на объекте.
Вывод 1: Нарушение ПУЭ 7 п.1.7.103
** При электроснабжении электроустановок зданий и сооружений от ВЛ сопротивление повторного заземлителя на опорах принимается по соображениям выноса напряжения по РЕN-проводнику при его обрыве, нормируется п. 1.7.103 и составляет 30 Ом.** ЗАЗЕМЛЕНИЕ И ЗАЩИТНЫЕ МЕРЫ ЭЛЕКТРОБЕЗОПАСНОСТИ Пояснения и комментарии к требованиям главы 1.7 ПУЭ седьмого издания Людмила Казанцева, ведущий специалист ОАО «НИИ Проектэлектромонтаж», г. Москва Виктор Шатров, сотрудник Госэнергонадзора Минэнерго России,г. Москва.
Распределительный электрощит
1. Замер токов КЗ ( короткое замыкание сверхток ) прибором ИФН – 300 ( акт поверки от 12.04.2021 г. ) согласно СП 256-2016 г. п.13.3 Показания прибора I – 759 А ( фото прилагается ) 1.1. В электрощите использованы аппараты защиты с характеристикой С, согласно время токовым характеристикам кривая С отработает на сверхток на 5-10 номиналов. В щите использованы автоматические выключатели 16, 20, 25 А ? возьмем наибольший 25*10 = 250А больше чем 759А. 2.1. Отключающая способность АВ 4.5 кА это больше чем 759 А.
Фото 3. Замер токов короткого замыкания ( КЗ )
Фото 4. Распределительный щит на объекте.
Вывод 2: Автоматические выключатели по току КЗ подобраны верно, случайно
2. Осмотр по сверхтоку теплового расцепителя.
Тепловой расцепитель с характеристикой С гарантировано отключится с превосходящим током 1.13-1.45 номинала в течении 1 часа.
Согласно таблицы п. 7.1.1 ПУЭ 7. наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях. На розетки 2.5мм², на освещение 1.5мм². Аппараты защиты для этих кабелей следует применять 10А на освещение и 16 А на розеточные группы соответственно, так как допустимый длительный ток на кабель сечение 1.5 мм² составляет 19А, а на кабель 2.5 мм² 24А, согласно ГОСТ 50571 – электропроводки.
Таблица В.52-4. следовательно автоматический выключатель 10 А гарантировано отключит сверхток 10*1.45= 14.5А.
На данный момент на кабель 1.5 мм² стоят выключатели 16 А, следовательно 16*1.45=23А это больше чем 19А ( отмечу что это при способе прокладки кабеля в земле прим. Смотреть таблицу В.52-4)
То же самое с кабелем 2.5 мм² и автоматическими выключателями 20А и 25А. 20*1.45=29А и 25*1.45=36.25А соответственно, кабель 2.5мм² держит допустимый длительный ток 24А согласно ГОСТ 50571 – электропроводки.
Таблица В.52-4.(фото электрощита прилагается )
Фото 5. Что внутри распределительного щита на объекте.
Вывод: Нарушение правил по току перегрева и по сечению кабелей
3. Осмотр системы заземления в щите.
Согласно ПУЭ 7 п.7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. Деление PEN проводника отсутствует. (Фото прилагается )
4. Вводной кабель СИП 2*16мм²
СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома».
Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами.
Согласно СП 256. п.15.3. Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами, шинопроводами с медными шинами в соответствии с требованиями ГОСТ 31565, ГОСТ Р 50571.5.52, СП 76.13330, а также требованиями электро- и пожарной безопасности. ( Фото прилагается )
Фото 6. Ввод СИП 2*16 предназначенного только для воздушной прокладки и никакого деления PEN проводника не выполнено.
Вывод 3: Нарушение ПУЭ 7 п. 7.1.13.
Вывод 4: Нарушение СП 256. п.15.3. Правила проектирования и монтажа электроустановок жилых и общественных зданий.
5. Отсутствие УЗИП
( устройство защиты от импульсных перенапряжений ) согласно ПУЭ 7 п. 7.1.22 при воздушном вводе должны устанавливаться ограничители импульсных перенапряжений. ( Фото прилагается )
Фото 7. Воздушный ввод в дом.
Фото 8. Отсутствие УЗИП на вводе в частный дом.
Вывод 5: Нарушение ПУЭ 7 п.7.1.22
6. Устройство защитного отключения ( УЗО )
В щите используются тип АС, согласно ПЭУ 7 п. 7.1.78 В зданиях могут применяться УЗО типа "А", реагирующие как на переменные, так и на пульсирующие токи повреждений, или "АС", реагирующие только на переменные токи утечки.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. ( Фото прилагается )
Фото 9. Видно волнистая линия, это графическое обозначение, что УЗО тип АС работает только на утечку переменного тока.
Вывод 6: Нарушение ПУЭ 7 п.7.1.78
7. И многие мелкие нарушения как скрутки проводов в электрощите для подключения аппарата защиты, отсутствие наконечников НШВИ, гребенчатых шин для аппаратов защиты для распределения электроэнергии. ( Фото прилагается )
Фото 10. Внутренняя сборка электрощита.
Электропроводка
1. Прокладка кабеля по горючим основаниям ( деревянная обрешетка )
Согласно СП 256 п.15.15 — за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;
Фото 11. прокладка кабеля в гофре по деревянным основаниям.
Вывод 1: Нарушение СП256 п.15.15
2. Соединения кабелей проводов и их ответвления
Согласно ПУЭ 7 п. 2.1.26. Соединение и ответвление проводов и кабелей, за исключением проводов, проложенных на изолирующих опорах, должны выполняться в соединительных и ответвительных коробках.
Согласно ГОСТ 50571 п. 526.3 Все соединения должны быть доступными для контроля, измерений и обслуживания, за исключением следующих соединений:
- расположенных в земле; - заполненных компаундом или загерметизированных;
- расположенных между холодным концом и нагревательным элементом в потолке, полу или в системе обогрева трассы; - выполненных сваркой, пайкой или опрессовкой;
- являющихся частью оборудования в соответствии со стандартом на изделие.

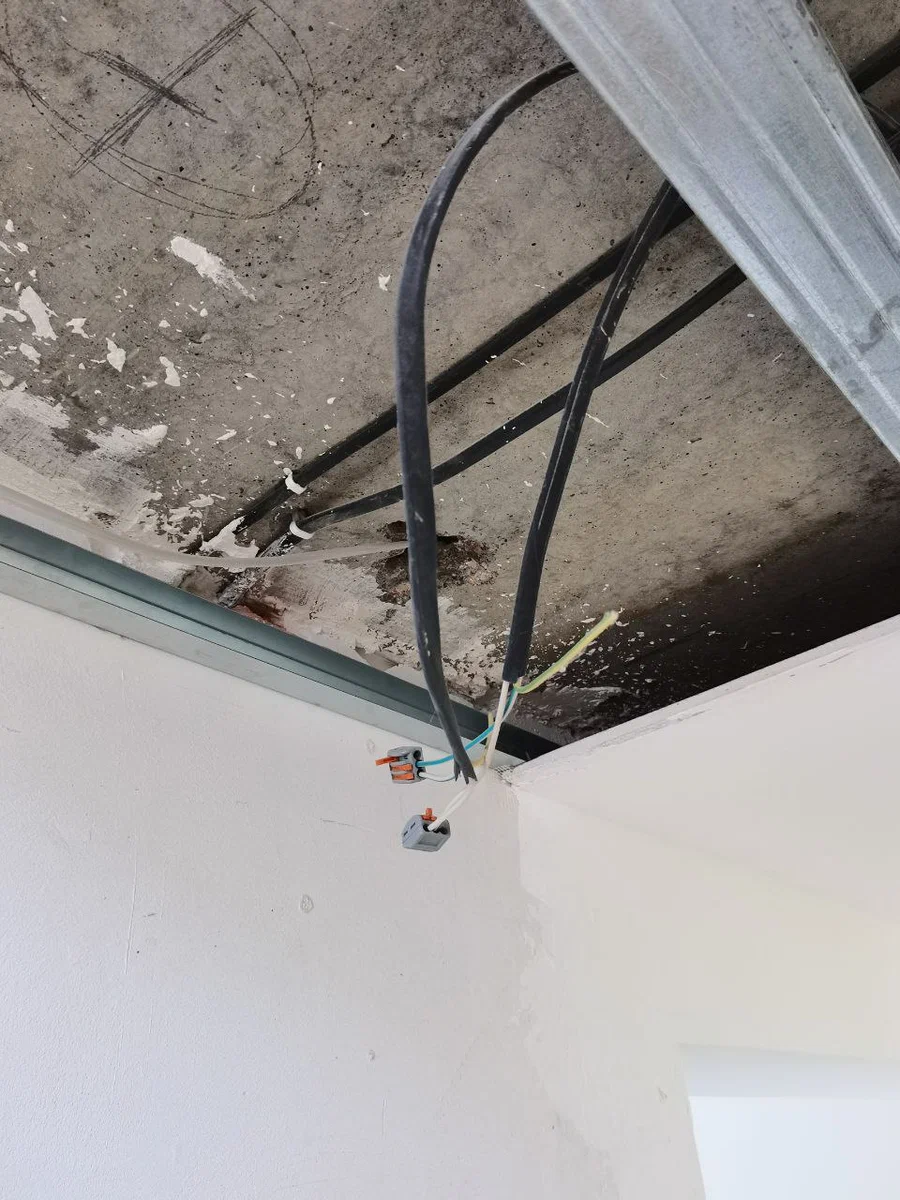

Фото 12. Прокладка кабелей под зашивными и непроходными потолками
Фото 13. Соединение и ответвление кабелей
Вывод 2: Нарушение ПУЭ 7 п.2.12.6 и ГОСТ 50571. п.526.3
2. Общая прокладка кабельных трасс согласно СП 256 15.15
Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565: за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах.
Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;
Фото 14. Общая прокладка кабельных трасс
Вывод: Нарушение СП 256 п.15.15.
Используемые нормативные акты:
- ПУЭ 7 – Правила устройства электроустановок 7 издание 2003 года.
- СП 256 – Свод правил проектирования и монтажа электроустановок общественных и жилых зданий и сооружений.
- ГОСТ 50571 – Национальный стандарт – электропроводки .
Акты о поверке:
Фото 15. Акт о поверке ИС-20 ( измерение сопротивления заземления )
Фото 16. Акт о поверке ИФН -300 ( измерение сопротивления петли фаза-нуль )
Фото 17. Диплом Казанский Государственный Энергетический Университет
