Распределительные коробки – ключевые элементы электропроводки, обеспечивающие разводку кабелей по помещениям. От качества соединений зависит пожарная безопасность, надежность и долговечность электросети. В этой статье разберем:
✅ Допустимые методы соединения проводов (опрессовка, сварка, клеммники).
✅ Почему термоусадочная трубка обязательна для изоляции.
✅ Когда можно использовать Wago, а когда они запрещены.
✅ Какие нормы ПУЭ, СП и ГОСТ регламентируют соединения.
✅ Допустимые методы соединения проводов (опрессовка, сварка, клеммники).
✅ Почему термоусадочная трубка обязательна для изоляции.
✅ Когда можно использовать Wago, а когда они запрещены.
✅ Какие нормы ПУЭ, СП и ГОСТ регламентируют соединения.
1. Основные методы соединения проводов в распредкоробках

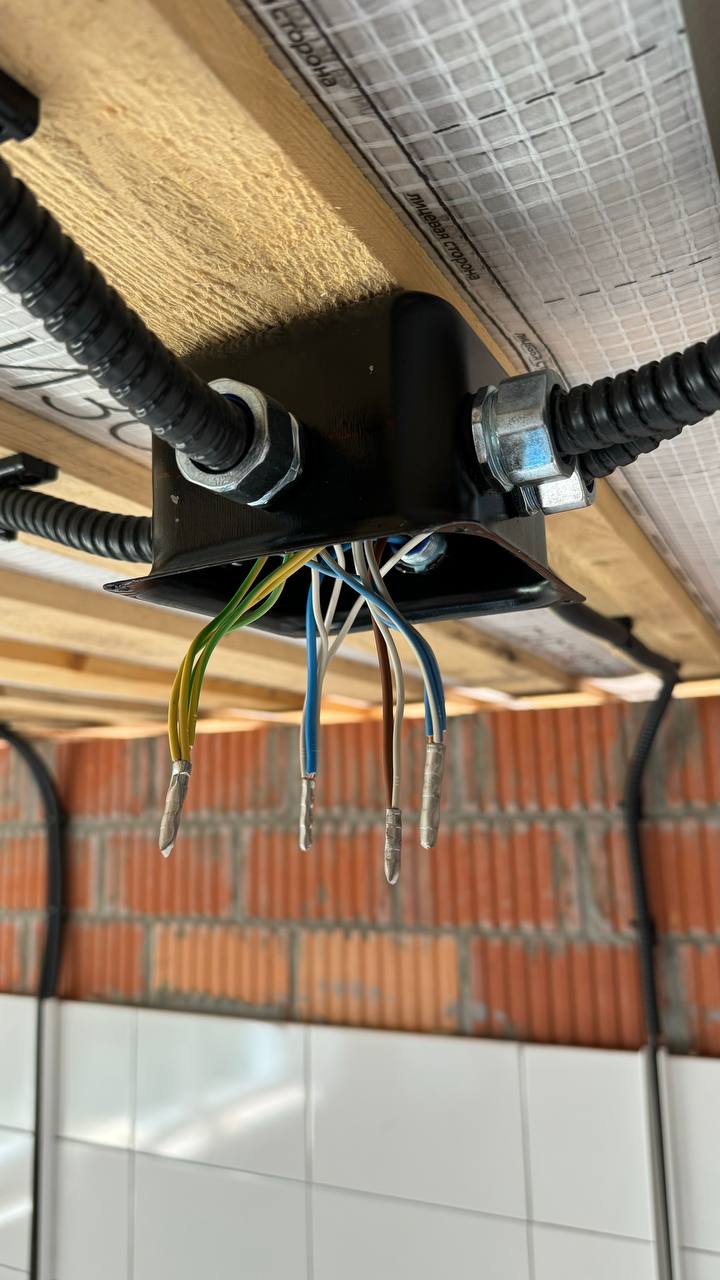

🔹 Опрессовка гильзами (самый надежный метод)
Преимущества:
✔️ Высокая механическая прочность.
✔️ Низкое переходное сопротивление (не греется).
✔️ Долговечность (не ослабевает со временем).
Как выполняется:
1. Зачищенные жилы вставляются в медную или алюминиевую гильзу.
2. Обжимаются специальным пресс-клещами (ПК-6-16, ПГ-70 и др.).
3. Изолируются термоусадочной трубкой (обязательно!).
🔹 Опрессовка гильзами (самый надежный метод)
Преимущества:
✔️ Высокая механическая прочность.
✔️ Низкое переходное сопротивление (не греется).
✔️ Долговечность (не ослабевает со временем).
Как выполняется:
1. Зачищенные жилы вставляются в медную или алюминиевую гильзу.
2. Обжимаются специальным пресс-клещами (ПК-6-16, ПГ-70 и др.).
3. Изолируются термоусадочной трубкой (обязательно!).
Где применяется:
- В скрытой проводке (под штукатуркой, в стенах).
- Под натяжными и подвесными потолками (где нет доступа для осмотра).
🔹 Сварка проводов (альтернатива опрессовке)
Преимущества:
✔️ Монолитное соединение (исключает окисление и нагрев).
✔️ Подходит для **алюминиевых и медных проводов.
Как выполняется:
1. Жилы скручиваются и свариваются инверторной сваркой.
2. Место сварки изолируется термоусадкой.
Где применяется:
- В ответственных узлах (ввод в дом, щитовая).
- В скрытых коробках без доступа.
🔹 Клеммники Wago (только при наличии доступа!)
Преимущества:
✔️ Быстрый монтаж.
✔️ Удобство при обслуживании.
Недостатки:
❌ Со временем могут ослабнуть (пружина теряет упругость).
❌ Запрещены в недоступных для осмотра местах (ПУЭ 2.1.23).
Где можно применять:
- В открытых распредкоробках (например, в офисах с подвесными потолками).
- В щитовых, где есть регулярный доступ.

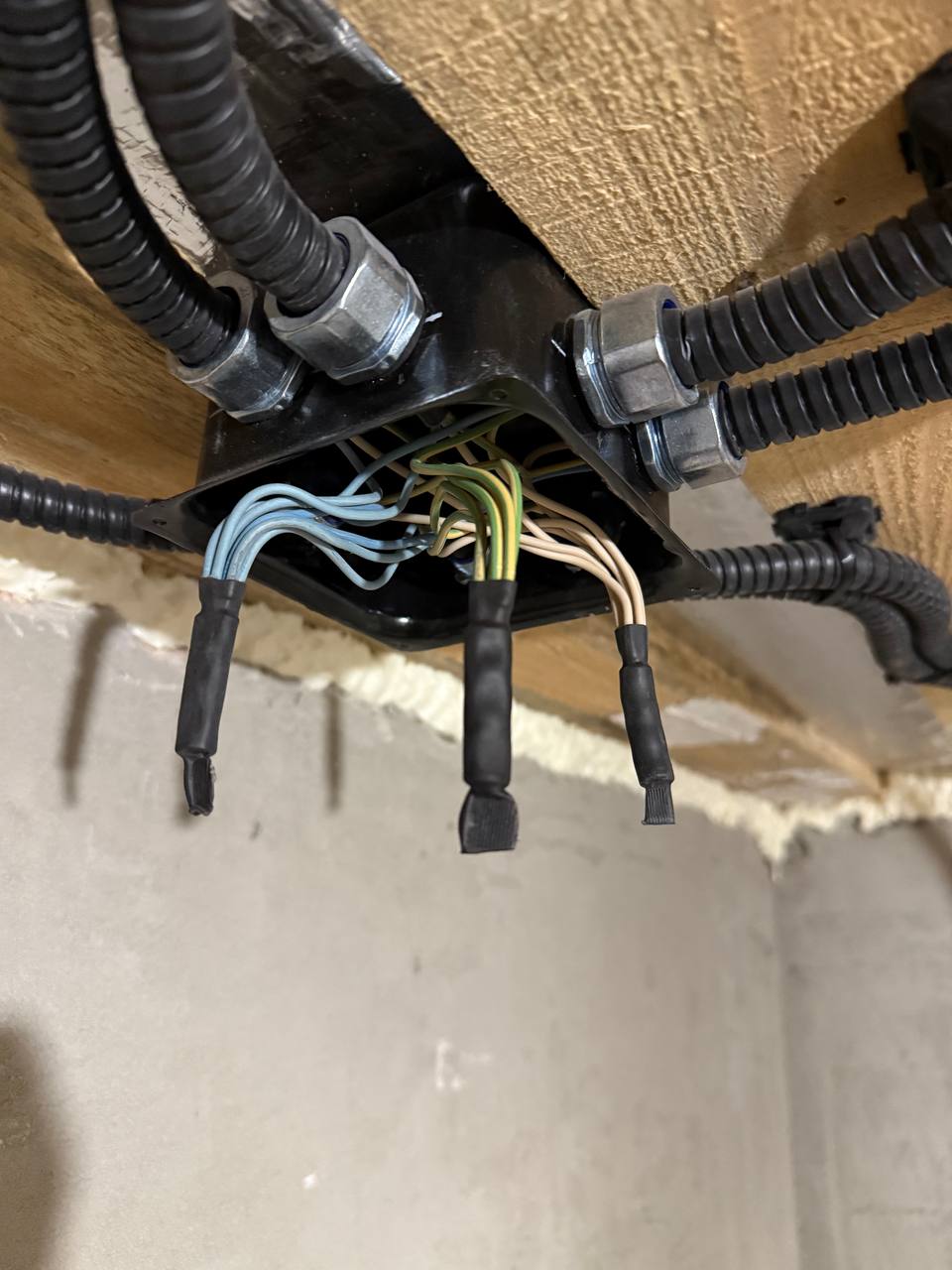

2. Почему изоляция термоусадочной трубкой – это обязательно?
Обычная изолента со временем:
- Высыхает и отклеивается.
- Пропускает влагу, что приводит к окислению контактов.
Термоусадочная трубка (ТУТ) обеспечивает:
✔️ Герметичность соединения (защита от влаги и коррозии).
✔️ Дополнительную механическую прочность.
✔️ Соответствие ПУЭ 2.1.25 (требование надежной изоляции).
3. Нормы ПУЭ, СП и ГОСТ по соединению проводов
🔹 ПУЭ 7 (Правила устройства электроустановок)
- ПУЭ 2.1.21 – Соединения должны выполняться сваркой, пайкой, опрессовкой или винтовыми зажимами.
- ПУЭ 2.1.23 – В недоступных для осмотра местах (под штукатуркой, потолками) запрещены разъемные соединения ( Wago допускаются только в обслуживаемых коробках).
- ПУЭ 2.1.25 – Все соединения должны быть изолированы не менее надежно, чем сам кабель (изолента не подходит это только временное решение).
🔹 СП 256.1325800.2016
- П. 15.12 – В жилых зданиях соединения проводов должны быть механически прочными (опрессовка, сварка).
- П. 15.15 – В скрытых проводках запрещены винтовые и пружинные клеммы без доступа.
🔹 ГОСТ Р 50571.5.52-2011
- П. 526.3 – Все соединения должны выдерживать токовую нагрузку без перегрева.
Вывод: как правильно соединять провода?
✔️ Под штукатуркой и потолками – только опрессовка или сварка + термоусадка.
✔️ Wago – только в открытых коробках с возможностью проверки.
✔️ Изолента не заменяет термоусадочную трубку (ПУЭ 2.1.25).
⚠️ Нарушение этих правил ведет к:
- Перегреву и возгоранию.
- Отказу в приемке электромонтажа.
- Потере гарантии на проводку.
🔌 Доверяйте соединения профессионалам – безопасность важнее экономии!
